BTTZ、BTTVZ、WD-BTTYZ(重載)適用于線芯和護套之間以及線芯和線芯之間的電壓不超過750V交流和直流有效值的場合。
BTTQ、BTTVQ、WD-BTTYQ(輕載)適用于線芯和護套之間以及線芯和線芯之間的電壓不超過500V交流和直流有效值的場合。
下列情況應采用帶塑料護套的礦物絕緣電纜
1.1電纜敷設在對銅護套有腐蝕作用的環境。
1.2直埋或穿管敷設時。
1.3明敷設在建筑物非技術空間，有美觀要求的場所。有防火要求的地方，應采用無鹵低煙的塑料外護套。
2.1根據電纜的敷設環境，確定電纜最高使用溫度，合理選擇相應的電纜載流量，確定電纜規格。
2.1.1礦物絕緣電纜按電纜溫度不同有兩種載流量的選擇：

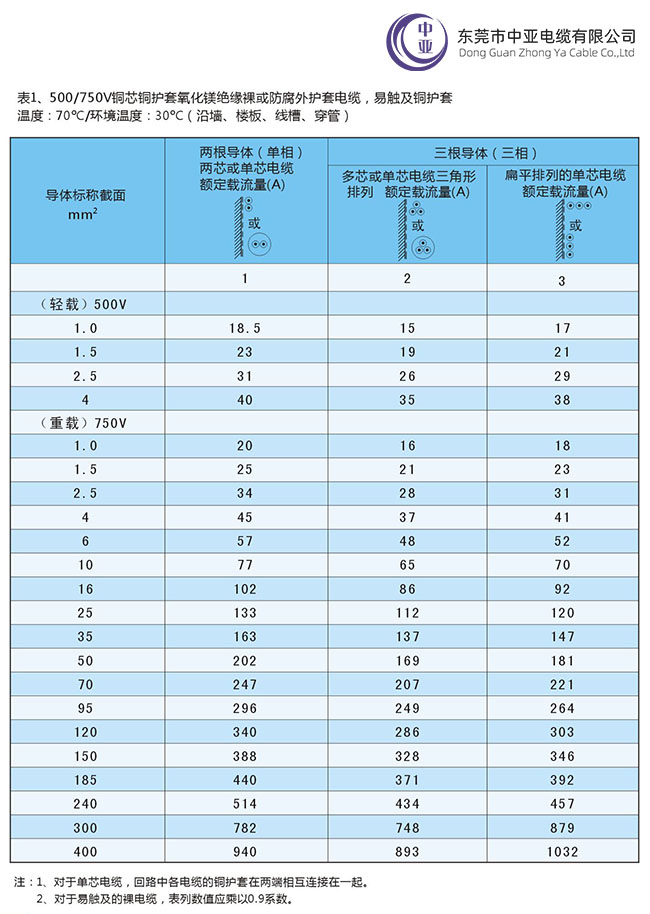

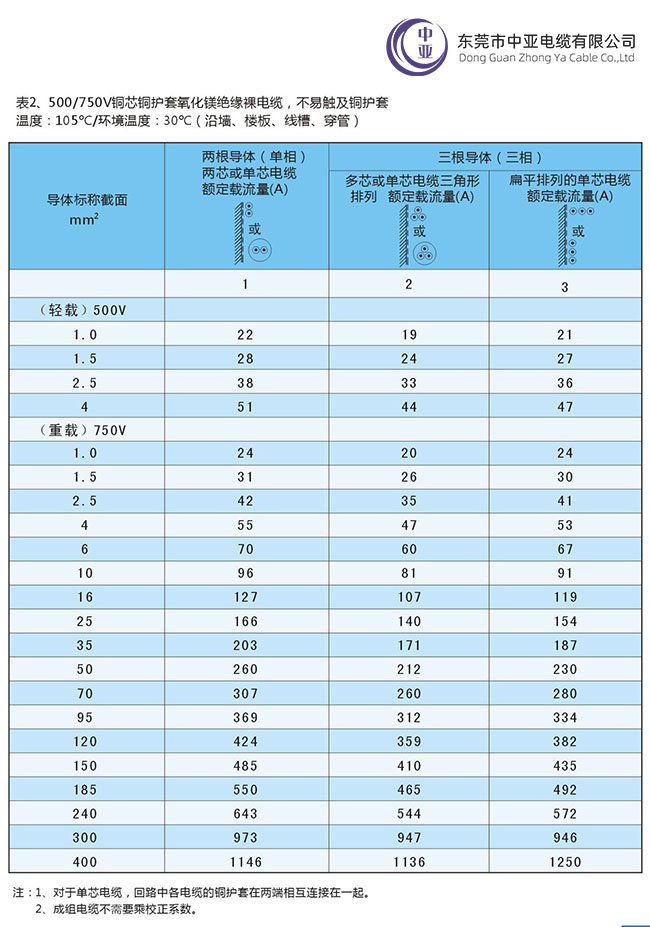

溫度為70℃的載流量見如下表1、表2。

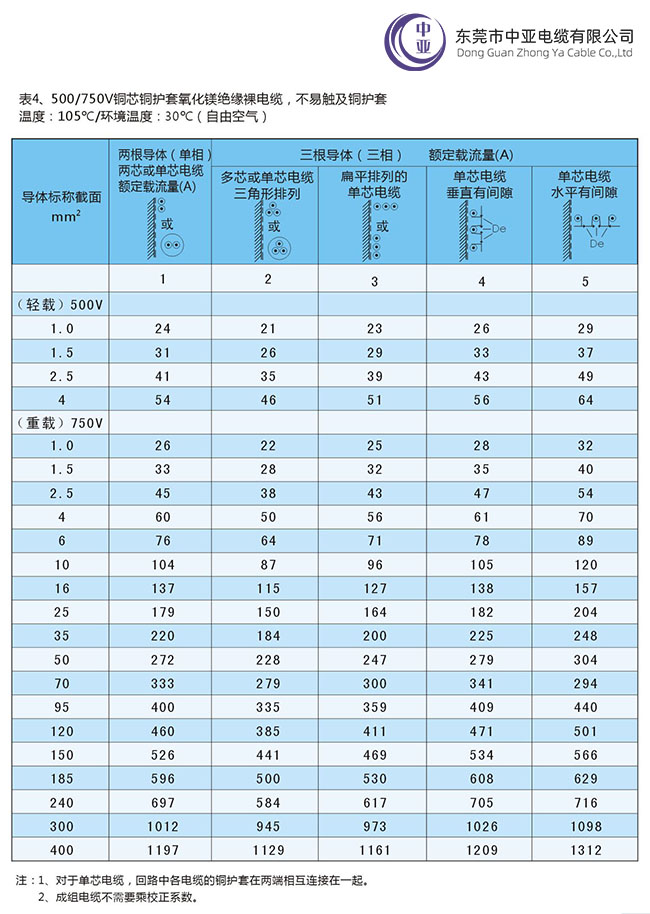

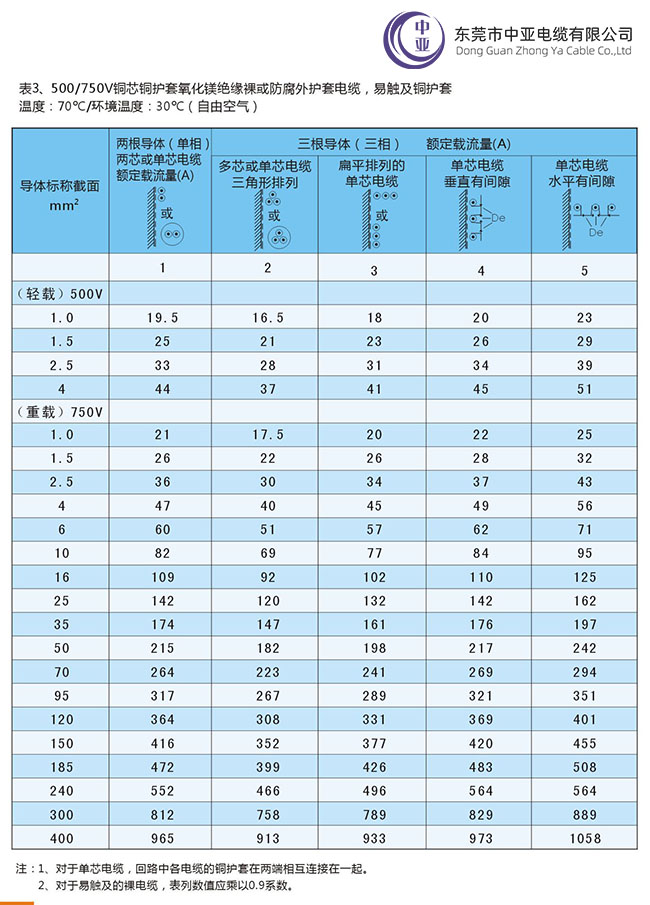

溫度為105℃的載流量見如下表3、表4。
2.1.2下列敷設條件下，應按正常的工作溫度為70℃，選用電纜載流量
a.沿墻，支架，頂板及橋架等明敷線路。
b.與其他種類電纜共同敷設在同一橋架，豎井，電纜溝，電纜隧道的線路。
c.其它由于電纜護套溫度過高易引起人員傷害的或設備損壞的場所。
2.1.3電纜單獨敷設于橋架，電纜溝，穿管無人觸機的場所，可按正常工作溫度105℃選用載流量。
2.2應根據線路實際長度及電纜交貨長度，合理確定礦物絕緣電纜規格。
目前還有很多礦物絕緣生產廠家還在使用傳統的礦物電纜生產工藝，該生產工藝的礦物絕緣電纜加工長度受到原材料的限制，大規格單芯和多芯電纜的交貨長度，無法同塑料電纜一樣長。所以選擇礦物絕緣電纜廠家時，應優先選擇能使用最新自動焊接礦物電纜生產工藝的廠家，最新的第三代礦物絕緣電纜自動焊接生產工藝能，做到大截面大長度的生產礦物絕緣電纜，避免了使用中間接頭。
3.1銅護套可做PE接地線，故一般無需PE線。
3.2對應于16mm2以上塑料電纜可以降截面使用。若塑料電纜設計4x185+95,那么對應的礦物絕緣電纜為BTTZ4X(1X150)。
3.3雙拼、多拼一般無需考慮系數。
3.4利用大截面電纜雙拼或多拼代替母線槽，可降低工程投資，增加線路安全性。
3.5采用我公司專用分支接線盒，可以實現電纜的分支。
